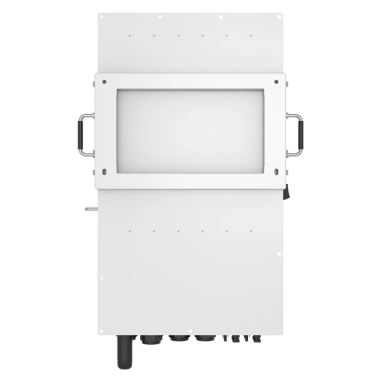

Inverter Hybrid Solis 12kW 1 Pha S6-EH1P12K03-NVYD-L
0909019234
0909019234Model: S6-EH1P12K03-NV-YD-L
Dòng điện PV đầu vào tối đa: 40A
Công suất lắp đặt PV tối đa: 24kWp
Số MPPT/ String: 3/6
Kích thước: 464 × 763 × 282 mm
Trọng lượng: 48.5 Kg
Bảo hành: 5 năm
- Tải về tài liệu Inverter Solis 12kW 1 pha
- Ưu điểm của biến tần Hybrid Solis 12kW áp thấp
- Thông số chi tiết Inverter Hybrid Solis 12kW 1 pha
- Datasheet biến tần Solis Hybrid 12kW S6-EH1P12K03-NV-YD-L
- Inverter Hybrid Solis 12kW áp thấp phù hợp với các dòng pin lưu trữ khác nhau
- Ứng dụng của biến tần Hybrid Solis 12kW áp thấp
Inverter Hybrid Solis 12kW 1 pha áp thấp mang đến hiệu suất vượt trội 97.6%, cùng với nhiều nâng cấp về phần cứng. Thiết bị hỗ trợ pin lead acid và li-ion, dễ lắp đặt và mở rộng lưu trữ, phù hợp cho nhiều loại khách hàng. Đây là lựa chọn lý tưởng cho hệ thống điện mặt trời dân dụng và thương mại, tối ưu hoá hiệu quả và khả năng tiếp cận.
Tải về tài liệu Inverter Solis 12kW 1 pha
Datasheet Solis Hybrid 12kW S6-EH1P12K03-NV-YD-L
Hướng dẫn lắp Solis Hybrid 12kW 1 pha áp thấp
Ưu điểm của biến tần Hybrid Solis 12kW áp thấp
- Trang bị cổng GEN, tăng cường khả năng dự phòng với máy phát điện khi mất điện lưới
- Nhiều bộ biến tần có thể mắc song song với nhau để nâng cao công suất hệ thống tạo thành một lưới điện siêu nhỏ
- Hỗ trợ các cổng dự phòng kép để kiểm soát thông minh các tải quan trọng và không quan trọng
- Chịu quá tải 200% trong 10 giây
- Thời gian chuyển đổi tự động < 4ms, mang lại sự chuyển đổi liền mạch từ lưới sang dự phòng
- Dòng DC đầu vào lớn 40A, hỗ trợ các dòng mô – đun PV công suất lớn hơn.
- Dòng điện sạc/xả tối đa lên tới 250A, cho phép pin lưu trữ nhiều năng lượng dư thừa do hệ thống PV tạo ra
Thông số chi tiết Inverter Hybrid Solis 12kW 1 pha
| Thông số Solis | S6-EH1P12K03-NVYD-L |
| Đầu vào DC (pin quang điện) | |
| Công suất đầu vào tối đa | 24kW |
| Công suất đầu vào hữu dụng | 19.2kW |
| Điện áp đầu vào tối đa | 550V |
| Điện áp định mức | 380V |
| Điện áp khởi động | 100V |
| Dải điện áp MPPT | 80 – 520V |
| Dòng điện đầu vào tối đa | 40A/40/40 A |
| Dòng điện ngắn mạch tối đa | 50/50/50 A |
| Số lượng MPPT/Số chuỗi đầu vào tối đa | 3/6 |
Pin Lưu trữ (Battery) Inverter Solis 12 kW |
|
| Loại pin | Pin Li-ion/ acquy lead acid |
| Điện áp định mức của pin | 40 – 60 V |
| Công suất sạc/xả tối đa | 12 kW |
| Dòng điện sạc/xả tối đa | 250A |
| Kết nối | CAN/RS485 |
| Đầu ra AC của Biến tần Hybrid Solis | |
| Công suất đầu ra định mức | 12 kW |
| Công suất biểu kiến đầu ra tối đa | 12 kVA, 60 sec |
| Thời gian chuyển đổi dự phòng | <4 ms |
| Điện áp đầu ra định mức | L/N/PE, 220 V / 230 V |
| Tần số định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra tối đa | 54.5A/52.2A |
| Độ méo sóng hài điện áp ( tải tuyến tính) | < 2% |
| Đầu vào AC | |
| Dải điện áp đầu vào | 187-253 V |
| Dòng điện đầu vào tối đa | 50A81.8 A / 78.3 A |
| Dải tần số | 45-55 Hz / 55-65 Hz |
| Đầu ra backup AC của Hybrid Solis 12kW 1 pha | |
| Công suất đầu ra định mức | 12 kW |
| Công suất biểu kiến đầu ra tối đa | 12 kVA |
| Pha vận hành | 1/N/PE |
| Điện áp lưới định mức | 220 V / 230 V |
| Tần số lưới định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra lưới điện định mức | 54.5A/52.2A |
| Hệ số công suất | >0.99 (-0.8 -> + 0.8) |
| Tổng độ méo sóng hài | <2% |
| Hiệu suất | |
| Hiệu suất tối đa | > 97.6% |
| Hiệu suất Châu Âu | > 97.2% |
| BAT được sạc bằng Hiệu suất tối đa PV | > 94.9% |
| BAT được sạc/xả đến Hiệu suất tối đa AC | > 94.33%/93.51% |
| Bảo vệ | |
| Bảo vệ ngược cực DC | Có |
| Giám sát lỗi nối đất | Có |
| Tích hợp AFCI (bảo vệ mạch hồ quang DC) | Có ( yêu cầu kích hoạt) |
| Lớp bảo vệ / Loại quá điện áp | I/II |
Thông số chung Inverter Hybrid Solis 12kW |
|
| Kích thước | 464 × 763 × 282 mm |
| Trọng lượng | 48.5 kg |
| Cấu trúc liên kết | Cách ly tần số cao (đối với pin) |
| Dải nhiệt độ môi trường vận hành | -25 ~ +60°C |
| Bảo vệ xâm nhập | IP66 |
| Cách thức làm mát | Đối lưu tự nhiên + quạt |
| Độ cao so với mực nước biển tối đa để hoạt động | 4000 m |
| Tiêu chuẩn kết nối lưới điện | G98 hoặc G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
| Tiêu chuẩn an toàn/EMC | IEC/EN 62109-1/-2, EN 61000-6-1/-2/-3/-4 |
| Đặc trưng | |
| Kết nối DC | Đầu nối MC4 |
| Kết nối AC | Đầu cắm kết nối nhanh |
| Hiển thị | LED + APP |
| Truyền thông | RS485, CAN, Tùy chọn: Wi-Fi, GPRS, LAN |
Datasheet biến tần Solis Hybrid 12kW S6-EH1P12K03-NV-YD-L
Inverter Hybrid Solis 12kW áp thấp phù hợp với các dòng pin lưu trữ khác nhau
Hiện nay, nhu cầu lưu trữ năng lượng rất được quan tâm đặc biệt đối với hệ thống điện năng lượng mặt trời. Với sử nâng cấp mới, Solis cho phép biến tần Hybrid của mình có thể giao tiếp với nhiều thương hiệu pin Lithium cho Điện mặt trời áp thấp hơn như: Pin lithium Segrow, BETTENERGY, DEYE, SVE…
Ngoài ra, Hybrid Solis 12kW áp thấp cũng đi kèm với cổng GEN tăng cường khả năng dự phòng khi mất điện lưới.
Ứng dụng của biến tần Hybrid Solis 12kW áp thấp
Biến tần năng lượng mặt trời Hybrid Solis 12kW với công suất lớn, hiệu năng vượt trội được ứng dụng nhiều trong các hệ thống điện mặt trời, bao gồm:
Hệ thống điện mặt trời dân dụng: Cung cấp điện ổn định cho các hộ gia đình, hộ sản xuất, kinh doanh quy mô nhỏ, giúp giảm chi phí tiền điện rõ rệt.
Hệ thống điện mặt trời thương mại: Dùng trong các cửa hàng, văn phòng, và doanh nghiệp nhỏ để tối ưu hóa năng lượng tiêu thụ và giảm tải lưới điện.
Hệ thống lưu trữ năng lượng: Tương thích với pin lead acid và li-ion, dòng xạc sả lớn cho phép cung cấp công suất đầu ra lớn, đáp ứng nhu cầu sử dụng điện năng lớn.
Ứng dụng vùng xa: Hệ thống Hybrid phù hợp với các khu vực xa lưới điện quốc gia như vùng núi, hải đảo.
